Як працює детектор дронів: технологія виявлення FPV-загрози простими словами

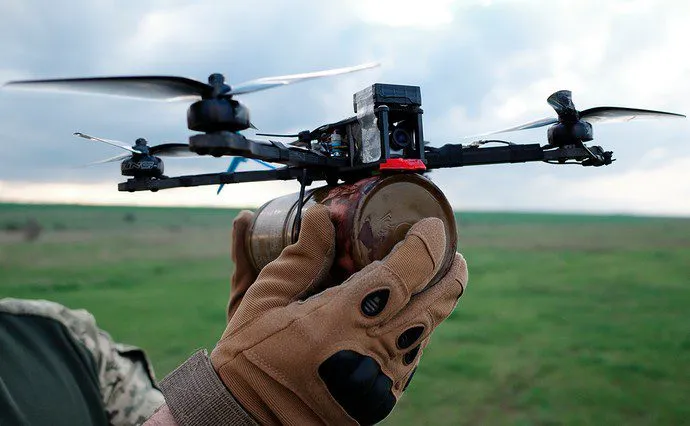

FPV-дрон летить зі швидкістю 100-150 км/год. Від моменту виявлення ока до удару залишається 3-10 секунд. За цей час людина фізично не встигає зреагувати — немає часу сховатись, змінити позицію або підняти тривогу. Саме тому технологія раннього виявлення безпілотників стала критично важливою для виживання на сучасному полі бою.

Детектор дронів — це не магічний прилад, який “бачить” БПЛА за кілометр. Це радіотехнічний аналізатор, який працює за чітким фізичним принципом: перехоплює радіосигнали, якими керується безпілотник. У каталозі SKYHUB представлені моделі різного класу — від компактних портативних до професійних стаціонарних систем. Але перш ніж обирати конкретний пристрій, варто розібратись, як саме працює ця технологія і що реально можна від неї очікувати.

Принцип роботи: чому детектор “чує” дрон раніше, ніж ви його побачите

Будь-який сучасний дрон — це радіокерована система. Навіть найпростіший FPV-камікадзе передає мінімум два типи сигналів:

Канал керування — команди від оператора до дрона: вліво, вправо, вгору, вниз, газ. Працює зазвичай на частоті 2.4 ГГц або 433 МГц.

Відеопотік — картинка з камери дрона передається назад до окулярів пілота в реальному часі. Найчастіше це аналогова передача на 5.8 ГГц або цифрова на 2.4 ГГц (DJI, HDZero).

Ці радіосигнали — і є те, що “бачить” детектор. Пристрій працює як надчутливий радіоприймач, який постійно сканує ефір у певних діапазонах частот. Коли в зоні дії з’являється активний передавач дрона, детектор фіксує характерний радіочастотний “підпис” і подає сигнал тривоги.

Ключова перевага: радіосигнал поширюється набагато далі, ніж видно дрон. Якщо FPV летить на вас з-за лісосмуги або будівлі — ви його не бачите, але детектор вже фіксує радіопередачу за 500-1500 метрів (залежно від моделі та умов).

Чому це працює: оператор дрона змушений постійно тримати радіозв’язок, інакше він “сліпий”. Навіть якщо дрон летить тихо і низько, радіосигнал все одно випромінюється — і саме його перехоплює аналізатор.

Які частоти “слухає” детектор: розбір діапазонів

Не всі детектори однакові. Дешеві моделі працюють у вузькому діапазоні (наприклад, тільки 5.8 ГГц), професійні — покривають весь спектр, який використовують безпілотники.

433 МГц — старі системи керування, деякі телеметричні канали, окремі типи “далекобійних” дронів. Рідко зустрічається в FPV, але все ще використовується в класичних квадрокоптерах типу DJI Mavic (для телеметрії).

868-915 МГц — діапазон для систем LoRa, які застосовуються в автономних або далекобійних БПЛА. В Україні менш поширений, але ігнорувати його не варто — деякі розвідувальні безпілотники працюють саме тут.

1.2-1.3 ГГц — аналогова передача відео на великі відстані. Використовується в класичних FPV-системах, особливо для далекого польоту. Менш популярний через складність обладнання, але зустрічається.

2.4 ГГц — найпоширеніший діапазон. Тут працюють системи керування (Frsky, Radiomaster, Jumper, ELRS) і цифрові відеопередавачі (DJI O3, HDZero). Якщо детектор не покриває 2.4 ГГц — він фактично сліпий до 70% сучасних FPV-дронів.

5.8 ГГц — класичний аналоговий відеопотік FPV. Більшість камікадзе-дронів передають картинку саме на цій частоті (передавачі типу TBS Unify, Rush, AKK). Детектор, який моніторить 5.8 ГГц, фіксує практично всі FPV з аналоговим відео.

Важливо розуміти: чим ширший діапазон покриває детектор, тим менша ймовірність пропустити загрозу. Якщо пристрій працює тільки на одній-двох частотах — він виявить лише частину дронів. Професійні моделі сканують весь спектр від 433 МГц до 6 ГГц одночасно.

Пасивний режим: чому детектор не демаскує вашу позицію

Існує два підходи до боротьби з дронами: активний і пасивний. Активний — це коли ви випромінюєте потужний сигнал, щоб заглушити дрон (РЕБ, глушилки). Пасивний — коли ви тільки слухаєте ефір, нічого не випромінюючи.

Детектор працює в пасивному режимі. Він не випромінює жодного сигналу, тільки приймає. Це принципово важливо з кількох причин:

Не демаскує позицію. Якщо ви вмикаєте РЕБ-систему, яка глушить дрон — ви світитеся як новорічна ялинка для всіх радіотехнічних засобів розвідки противника. Детектор же працює абсолютно приховано. Ворог не знає, що ви його “чуєте”.

Не створює радіоперешкод для своїх. Глушилки блокують не тільки ворожі дрони, а й власний зв’язок, GPS, навіть власні безпілотники. Детектор нічого не блокує — він просто попереджає.

Енергоефективність. Випромінювання потужного сигналу вимагає багато енергії. Портативна РЕБ-система їсть акумулятор за 1-2 години роботи. Детектор може працювати добу і більше від звичайного павербанка.

Можливість постійного моніторингу. Глушилку неможливо тримати увімкненою 24/7 — вона заважає всій радіоапаратурі навколо. Детектор можна залишити на цілодобовому чергуванні — він тихо сканує ефір і подає сигнал лише при виявленні загрози.

Легальність. Використання активних систем придушення (РЕБ) регулюється законодавством і потребує дозволів. Пасивний моніторинг ефіру — законний у більшості випадків.

Ось чому для більшості завдань детектор ефективніший за глушилку: він дає раннє попередження без демаскування позиції та створення радіохаосу навколо.

Реальна дальність виявлення: цифри без маркетингу

Виробники люблять писати “дальність виявлення до 3 км”. Але в реальних умовах все складніше.

Від чого залежить дальність:

Потужність передавача дрона. FPV-камікадзе зазвичай летить з відеопередавачем 25-600 мВт (мілівати). Чим потужніший передавач — тим далі його “чує” детектор. Дрон з 25 мВт можна виявити за 300-700 метрів, з 600 мВт — за 1-2 км.

Рельєф місцевості. Радіохвилі погано проходять крізь пагорби, ліси, будівлі. Якщо дрон летить низько за лісосмугою — дальність виявлення падає вдвічі. На відкритій місцевості (степ, поле) — детектор працює на максимум.

Радіочастотний “шум”. У містах і біля позицій, де працює багато радіообладнання, ефір “забитий” сигналами. Детектор фіксує сотні передач, і виділити серед них дрон складніше. У чистому полі, де мало радіоактивності, він спрацьовує чіткіше.

Чутливість приймача. Дешеві детектори мають низьку чутливість — вони “чують” дрон тільки коли він уже близько. Професійні моделі з високочутливими приймачами фіксують навіть слабкі сигнали на великій відстані.

Орієнтація антени. Якщо дрон летить з боку, де антена детектора має слабке посилення — дальність знижується. Деякі моделі мають кілька антен або круговий прийом для покриття всіх напрямків.

Реальні цифри для польових умов:

• Портативний детектор (бюджетний): 300-800 метрів
• Портативний детектор (професійний): 800-1500 метрів
• Стаціонарна система з зовнішньою антеною: 1500-3000 метрів

Важливо: навіть 500 метрів попередження — це 15-20 секунд до контакту на швидкості дрона 100 км/год. Цього достатньо, щоб прийняти укриття, підняти тривогу або евакуюватись з небезпечної зони.

Що детектор НЕ виявляє: обмеження технології

Щоб не створювати ілюзій, варто розуміти межі можливостей:

Автономні дрони. Якщо безпілотник летить повністю на автопілоті без передачі відео і телеметрії — детектор його не побачить. Це рідкість для FPV-камікадзе (пілоту потрібне відео), але зустрічається в деяких типах “Шахедів” або програмованих БПЛА.

Дрони з оптоволоконним зв’язком. Існують експериментальні системи, де зв’язок йде не по радіо, а по тонкому оптоволоконному кабелю. Таких дронів детектор не виявить, але вони рідкісні через складність та обмежену дальність польоту.

Сильно віддалені дрони на малій потужності. Якщо дрон летить за 5 км з передавачем 25 мВт і між ним та детектором — ліс і пагорби, сигнал може бути занадто слабким для фіксації.

Напрямок та висота. Більшість детекторів показують, що дрон є, але не вказують точний азимут і висоту. Для цього потрібні складніші системи з пеленгацією або кількома синхронізованими приймачами.

Портативний vs стаціонарний: що обрати

Портативні моделі — для мобільних груп, піхоти, індивідуального захисту. Компактні, автономні, працюють від акумулятора. Вага зазвичай 200-500 грам, можна носити на розвантаженні або в кишені. Дальність виявлення менша, але достатня для особистої безпеки.

Стаціонарні системи — для охорони позицій, об’єктів, командних пунктів. Встановлюються на триногах або мачтах, живляться від генератора або мережі. Мають потужніші приймачі, зовнішні антени, більшу дальність. Можуть працювати цілодобово без втручання оператора.

Вибір залежить від завдання. Для штурмової групи — портативний. Для оборони складу боєприпасів — стаціонарний. Для артилерійської позиції — можливо комбінація: стаціонарний для раннього попередження + портативні для особового складу.

Заключення: детектор — це не панацея, але критичний елемент безпеки

Детектор дронів не збиває БПЛА, не глушить сигнал, не робить вас невразливим. Він дає одне — час. 10, 20, 30 секунд попередження, які можуть врятувати життя.

Технологія працює просто: пасивний радіоаналіз сигналів керування та відеопередачі. Чим ширший діапазон частот покриває пристрій, тим більше типів дронів він виявить. Пасивний режим дозволяє моніторити ефір цілодобово без демаскування позиції.

Реальна дальність залежить від умов, але навіть 500-800 метрів — це достатньо, щоб встигнути зреагувати. У каталозі представлені моделі різного класу — від компактних портативних для індивідуального використання до професійних стаціонарних систем для охорони об’єктів.

Детектор дронів — це не розкіш і не “додатковий гаджет”. Це базовий елемент пасивного захисту, який має бути в кожного, хто працює в зоні загрози FPV-атак. Технологія вже доступна, перевірена практикою і може бути адаптована під будь-які умови застосування.
